技術・製品加工事例

丸山工業では、パイプ加工とプレス加工を社内で一貫して生産しております。

その強みを活かし、パイプ加工とプレス加工を組み合わせた製品も各種取り扱っております。

もちろん、パイプ加工のみの製品、プレス加工のみの製品も数多く取り扱っております。

※以下製品加工事例をご覧ください。

プレス加工
順送プレス加工 切断加工
（カット加工）		 抜き加工
（ブランク加工）		 曲げ加工
（ベンド加工）		 絞り加工
（ドロー加工）
圧入加工 穴明け加工
（ピアス加工）		 バーリング加工 ビード加工 成形加工
（フォーム加工）
カール加工 ビート押し加工 スタンプ加工 面取り加工 その他プレス加工
パイプ加工
切断加工（カット加工） 絞り加工 拡管加工 バルジ加工 カール加工
スプール加工 フレア加工 曲げ加工 その他パイプ加工
溶接加工
CO2溶接 スポット溶接 ナット溶接 プロジェクション溶接 その他溶接加工

丸山工業で出来る複合技術は組合わせにより非常に多岐にわたり、無限にお客様の創造を実現します！ また、高品質、高効率、低コストを追求される自動車業界で蓄積されたノウハウは 他の分野へより一層の供給スピードと安心・安価を求める事も可能にします。

製品写真

テレビドラマ用の小道具パイプ
テレビドラマ用の小道具パイプ
加工分類
パイプ切断、スプール加工、曲げ加工、表面磨き
鉄パイプ
-
テレビドラマ「下町ロケット」の第5話（2015年11月15日放映のロケット編最終回）にてロケットエンジンから外した部品として採用されました。ステンレス風に見えるように磨きを入れました。
弊社手持ちの材料や金型（端末加工、曲げ加工用）等が使用目的に合致すれば随時製作します。
チタンパイプ加工品
チタンパイプ加工品
加工分類
パイプ切断、面取り、拡管加工、スプール加工、カール加工
チタンパイプ
-
研究開発段階のトライ品です。
太めのパイプの曲げ加工品
太めのパイプの曲げ加工品
加工分類
パイプ切断、スプール加工、曲げ加工
鉄パイプ
100個程度
素材の太さに対して比較的曲げRの小さい加工品です。
シールド部品
シールド部品
加工分類
順送プレス
鉄（表面処理鋼板）
10,000個程度
表面処理鋼板を使用することにより、プレス後のメッキを省略したものです。
内径精度も±0.05程度です。
パイプ複合加工部品
パイプ複合加工部品
加工分類
パイプ切断、面取り、拡管加工、スプール加工、ピアス加工、亜鉛メッキ
鉄
-
後工程でインサート樹脂加工成形される。
深めのバーリング加工部品（プレス加工）
深めのバーリング加工部品（プレス加工）
加工分類
順送プレス
鉄
5,000個程度
平らな鉄板をプレス加工してこのようなパイプ状にします。
順送プレスのみ1工程です。
SUSパイプを短く切断品
SUSパイプ
加工分類
パイプ切断
ステンレス（SUS430相当） 外径φ50前後 板厚1.5前後
現在試作段階
パイプを弊社としては非常に短く（長さ約3mm）バイトにて切断したもの。
パイプというよりもほとんどリング状。
ステンレスパイプシボリ加工
ステンレスパイプシボリ加工
加工分類
パイプ切断加工
パイプフレア加工
パイプシボリ加工
ステンレス（SUS304)
1,000本程度
シボリ長さが比較的長い例です。
端子部品
端子部品
加工分類
順送プレス
ステンレス
ロット5000個程度
順送1工程にて製作しています。
丸山工業の取り扱い製品の中ではかなり小さい方です。
近隣の表面処理メーカー様向けで、装置の一部として使用されています。
バンド部品
バンド部品
加工分類
曲げ加工、シボリ加工、ピアス加工等（タンデムプレス等） + スポット溶接 + カチオン塗装 + ラバー貼付け、ボルト・ナット等組付け
鉄
100〜1000個程度
近隣の溶接メーカー様、塗装メーカー様の協力により、バンドシステムとしての完成品に仕上げています。

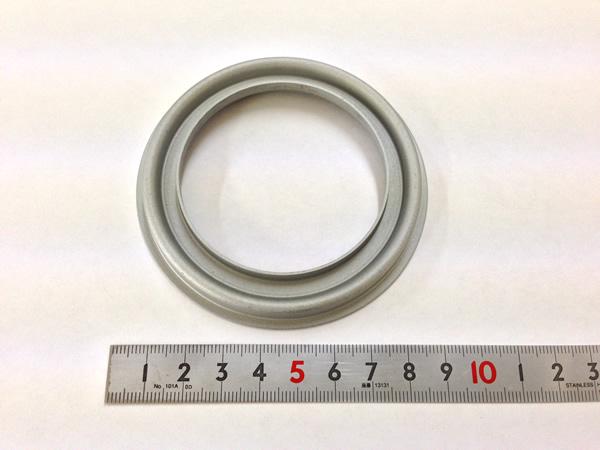

シールド部品
シールド部品
加工分類
順送プレス+ジオメット塗装
鉄
5,000個程度
内径部は精度を求められます（±0.05程度）が、順送プレスにて安価に、また塗装の厚みも考慮して製作しています。
パイプにプレスで穴開け部品
パイプにプレスで穴明け部品
加工分類
穴開け加工（プレス加工）+曲げ加工（パイプベンダー）
鉄
5,000本程度
パイプ加工とプレス加工の複合加工になります。パイプに９カ所の穴をプレスで同時に開けています。プレス加工ですので、低コストでの加工が可能です。曲げはNCベンダーにて加工。
シールド部品
シールド部品
加工分類
順送プレス
鉄
1,000個程度
内径部は特に精度を求められています（±0.05程度）が、順送プレスにて安価に生産しています。
スペーサー部品
スペーサー部品
加工分類
順送プレス
鉄
50,000個程度
市販の板厚の決まった材料をスタンプして板厚を変えています。板厚の精度に特に絞り込んだ加工です。順送プレスにより安価に提供しています。
カラー部品
カラー部品
加工分類
切断加工+面取り加工
鉄
50,000個程度
材料は精密引抜き鋼管を使用。NCではない、自動面取り機にて安価に、しかし職人のセッティングにより精度の良い面取りを実現しています。
NCパイプベンダーによる曲げ加工
NCパイプベンダーによる曲げ加工
加工分類
切断加工+面取り加工+スプール加工+バルジ加工+拡管加工+絞り加工+スプール加工+カール加工+曲げ加工
鉄
2,000個程度
素材はSTKM11A。パイプ両端末にスプール加工、バルジ加工等を行なった後にNCパイプベンダーにて3次元的に曲げ加工を行なっています。表面処理はMFNi（2層）。
